PROTEC 5Е

Protec

Электронные блоки управления серии PROTEC разработаны для обеспечения защиты и управления работой однофазных и трехфазных электродвигателей насосов, а также для взаимодействия с различными вспомогательными устройствами, такими как поплавковые выключатели и реле давления.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

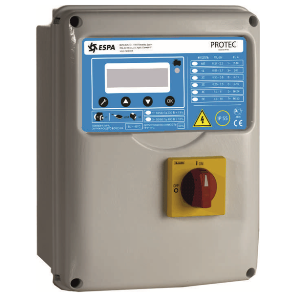

Электронные блоки управления серии PROTEC состоят из совокупности электронных и электромеханических компонентов для управления насосами и их защиты. Эти компоненты компактно размещены в корпусе, защищенном от пыли и влаги, и оборудованы внешним LCD-дисплеем, мембранной клавиатурой для программирования, светодиодными индикаторами, а также общим главным выключателем.

ПРЕИМУЩЕСТВА / ОСОБЕННОСТИ
Электронные блоки управления серии PROTEC обладают универсальными электрическими характеристиками, позволяющими использовать их в различных областях эксплуатации электронасосов, включая водоотведение. Насосы могут запускаться как в ручном, так и в автоматическом режимах. В автоматическом режиме управление осуществляется с помощью внешних сигнальных устройств, таких как поплавковые выключатели или реле давления, однако даже без их подключения PROTEC обеспечивает защиту электродвигателей.

Для защиты используются измерения силы тока и коэффициента мощности (cosϕ). Настраиваемая с точностью до 0,1 А функция защиты от превышения потребляемого тока предотвращает перегрев, блокировку вала и избыточную нагрузку. Защита от "сухого хода", основанная на определении cosϕ, эффективна даже без дополнительных устройств.

PROTEC защищает электродвигатель от перепадов напряжения в сети и автоматически перезапускает насос при восстановлении питания. Для трехфазных насосов предусмотрена защита от пропадания фазы питания и неправильного чередования фаз.

После срабатывания защиты блок проводит до четырех перезапусков насоса с настраиваемыми интервалами, включая возможность циклического перезапуска. LCD-дисплей отображает параметры сети и ошибки, а настройки производятся через кнопки на панели. Главный выключатель управляет подачей и отключением питания.

Для однофазных моделей предусмотрены места для подключения внешнего пускового конденсатора. Также имеются выходы для подключения аварийной сигнализации. Функционал блоков PROTEC можно расширить через дополнительные опции, предлагаемые отдельно от стандартной комплектации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
